Suivez notre tutoriel par étape

1. Ouvrez votre fichier AutoCAD.

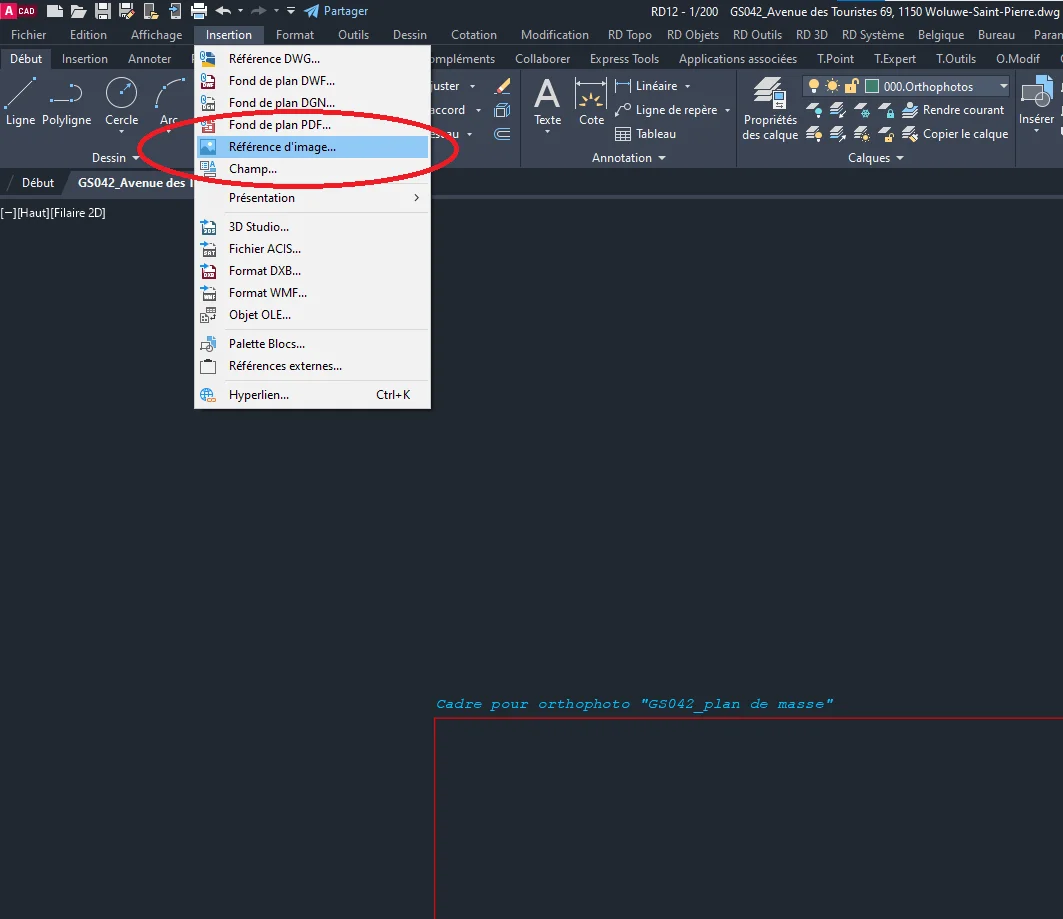

2. Dans l’onglet Insertion, cliquez sur Référence d’image.

3. Sélectionnez l’orthophoto correspondant au nom du cadre.

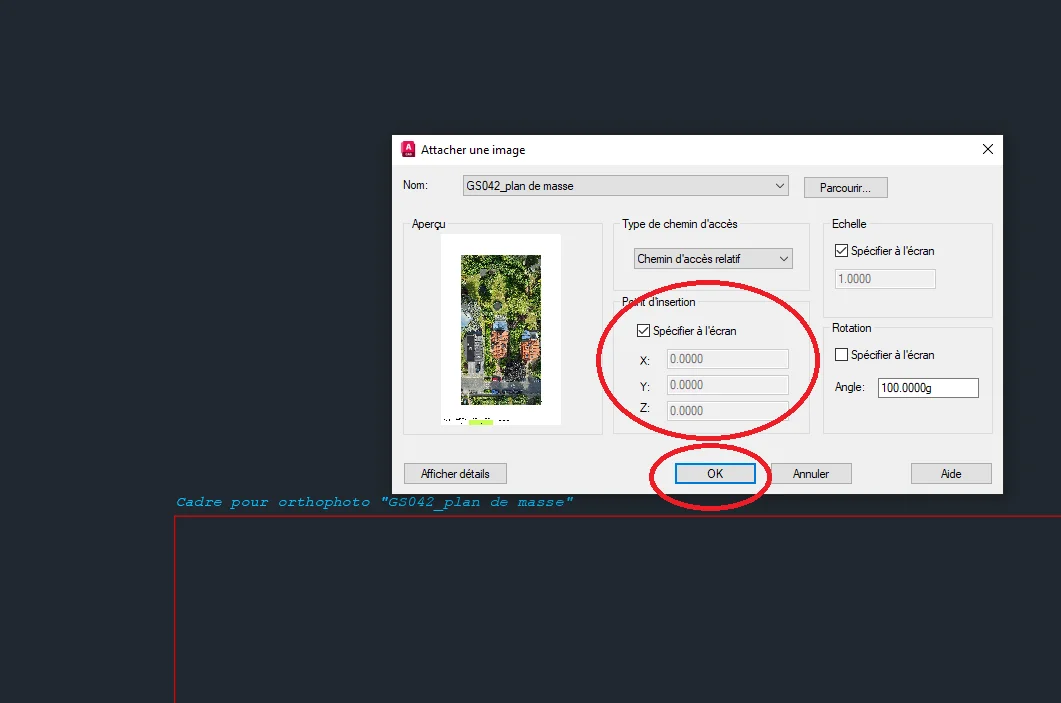

4. Assurez-vous que l’option « Spécifier à l’écran » soit cochée.

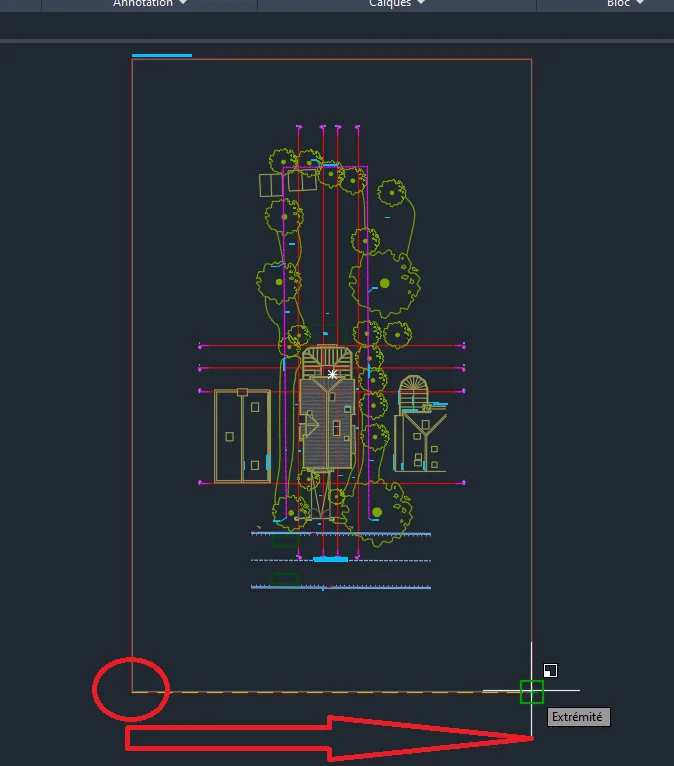

5. Insérez l’image en partant du coin inférieur gauche du cadre jusqu’au coin inférieur droit pour obtenir la bonne échelle.

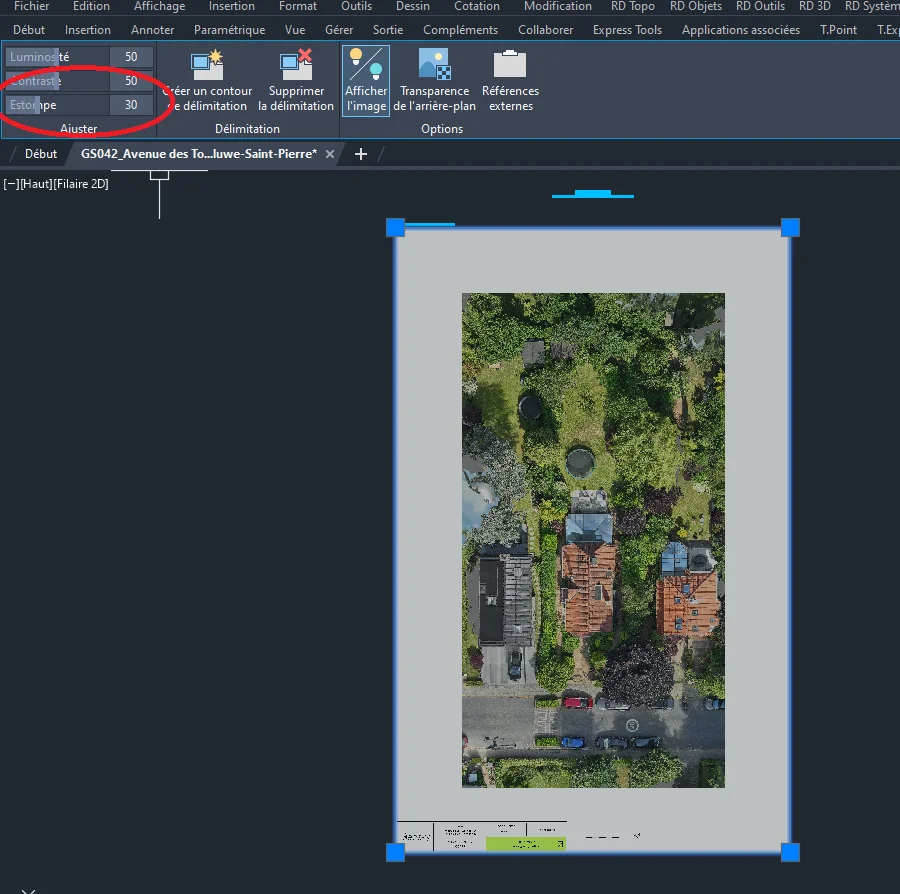

6. Pour améliorer la lisibilité de vos traits, vous pouvez estomper l’orthophoto.

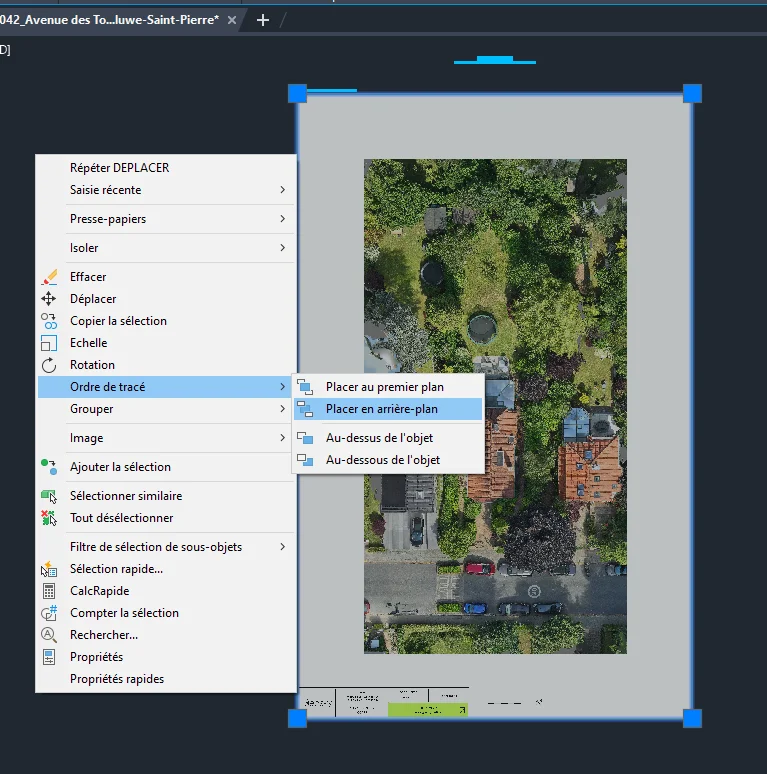

7. Sélectionnez l’image raster, faites un clic droit, puis placer le en arrière-plan.

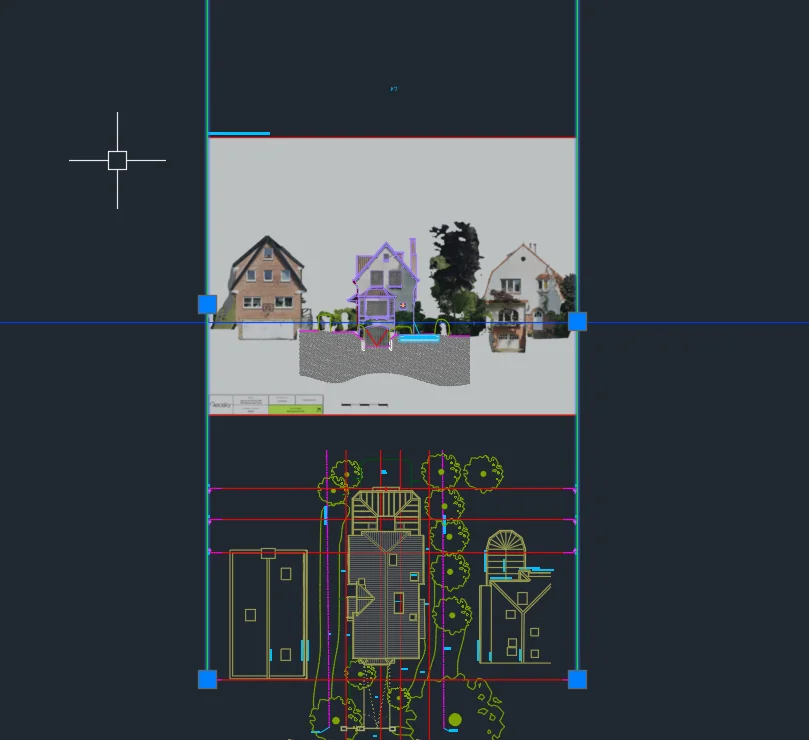

8. Ce procédé est identique pour les façades.

La taille de chaque orthophoto correspond à l’axe du même nom sur le plan de masse.

La ligne bleue représente le niveau 0.00.
